Zalman VE200 迷你化改造：M.2 2242 NGFF + USB-C + 按键控制

正文：

本项目对经典的 Zalman VE200 移动硬盘盒控制器进行了全面的硬件改造与重构，旨在将其转变为高度便携、支持现代存储设备并简化操作的实用工具。（注：芯片温度较高。建议使用PETG耗材）

详细改造内容：

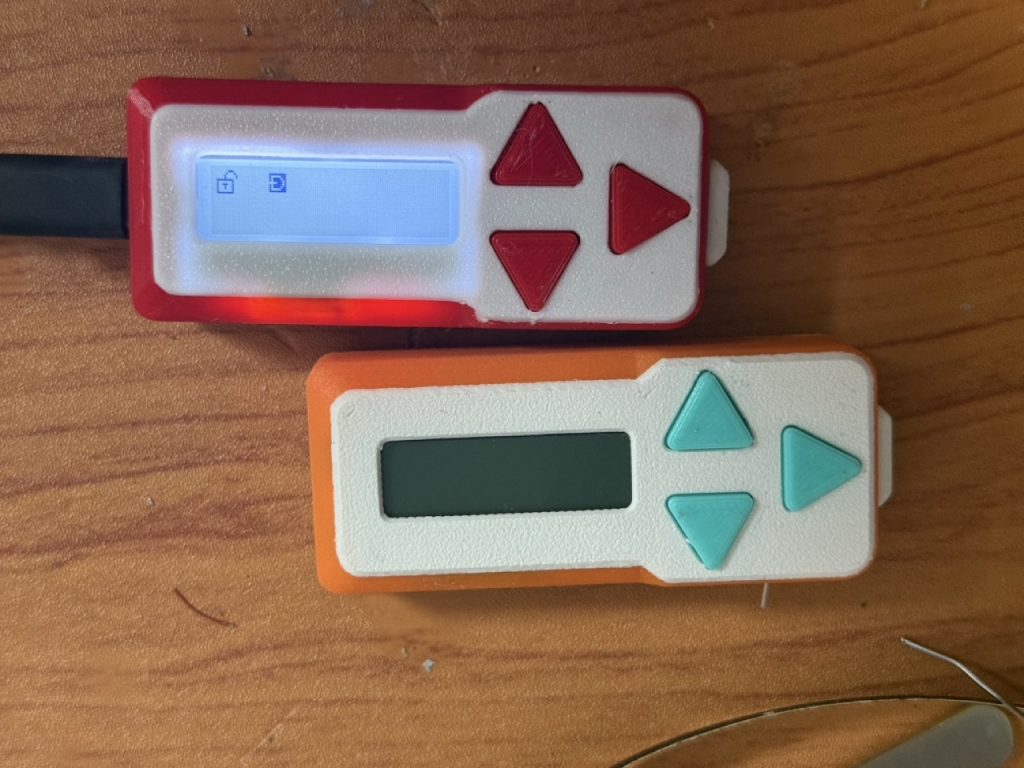

1. 迷你外壳： 定制 3D 打印外壳，尺寸 7.4 x 3.1 x 1.69 cm。

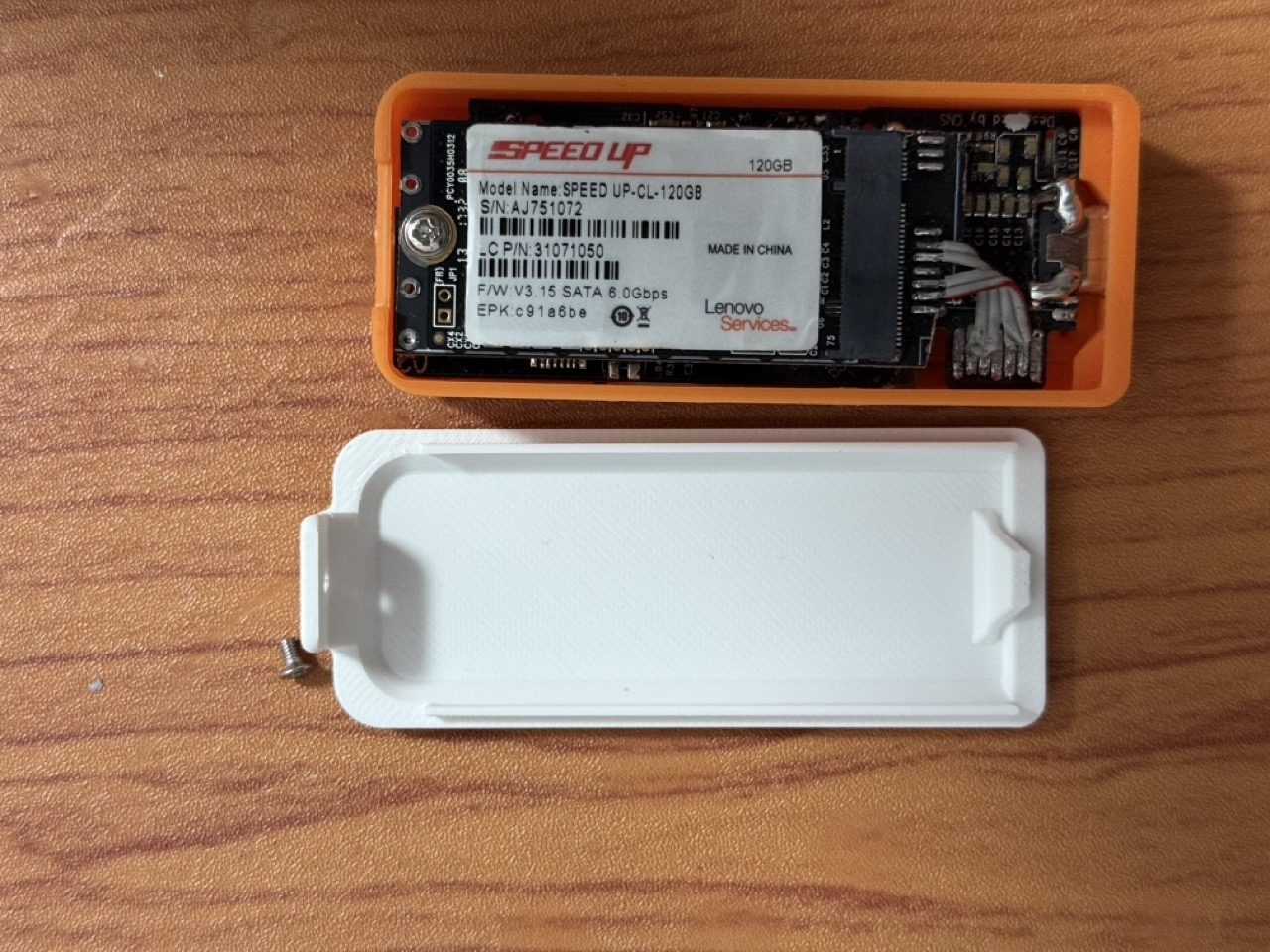

2. 存储接口： 移除原 SATA 接口，飞线改造 直接支持 M.2 2242 NGFF (SATA) SSD。

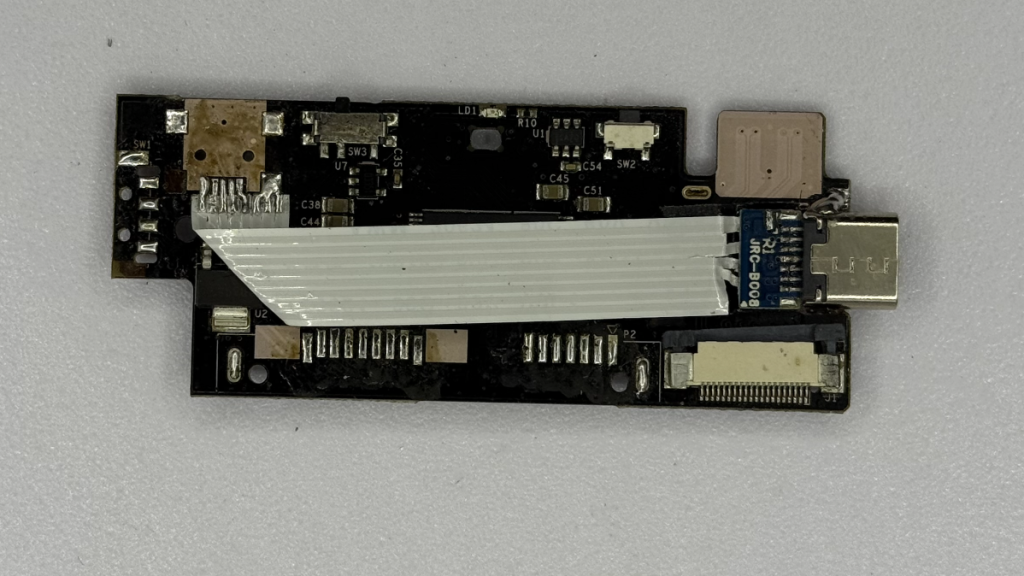

3. 数据接口： 移除原 USB 接口，焊接 USB 2.0 Type-C 母座 (连接 D+, D-, VBUS, GND)。

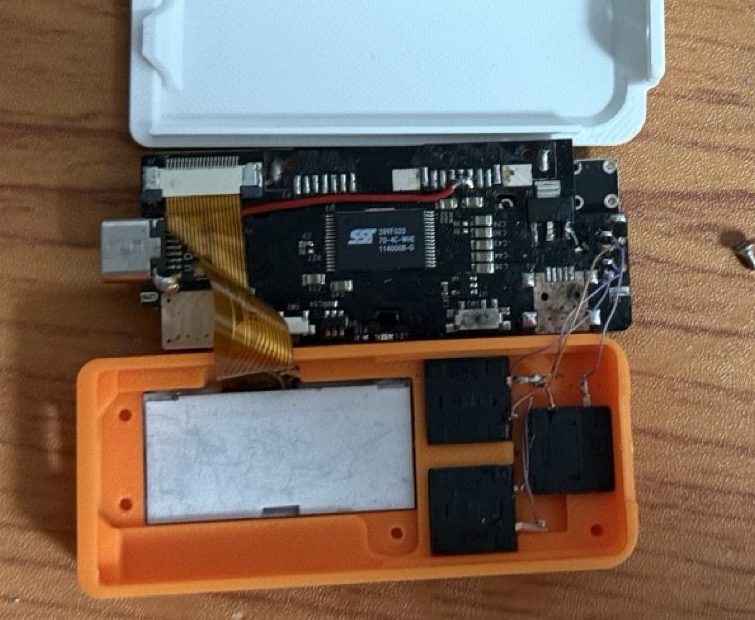

4. 操作方式： 移除旋转波轮按，焊接 三个贴片按键：
   • 按键1 模拟上推功能 (上下翻页))。
   • 按键2 模拟下推功能 (上下翻页)。
   • 按键3 模拟按下功能 (确认/选择)
   •

改造结果与特点:

• 核心功能保留: 完全继承原 VE200 的核心功能，包括虚拟光驱 (加载 ISO/IMG)、USB 存储设备模拟、固件更新等。
• 通用接口: USB Type-C 接口正反可插，兼容性更好，使用更方便。
• 操作简化: 双按键操作比旋转编码器更适应小型化设备，操控更直接。
• 显著便携性提升: 体积仅为原设备的极小部分，接近标准信用卡尺寸，易于携带。
• 现代存储支持: 原生支持广泛使用的 M.2 2242 NGFF (SATA) SSD，容量大、体积小、
•

项目资源:

详细的 3D 模型文件 (STL)、改造步骤图文指南、关键焊接点位示意图 以及 所需物料清单 (BOM) 已发布在项目页面。

https://makerworld.com/zh/models/1698353-zalman-ve200-diy-mini-mod-ngff2242#profileId-1800850
